Specyfikacja
|
Produkt
|
Przedłużka trzpienia zaworu
|
|
Gwarancja
|
3 lata
|
|
Serwis posprzedażowy
|
Wsparcie techniczne online
|
|
Możliwość rozwiązania projektowego
|
projektowanie graficzne
|
|
Styl projektowania
|
Nowoczesny
|
|
Miejsce pochodzenia
|
|
|
Typ
|
Akcesoria
|
|
Wykończenie powierzchni
|
Chrom / Mosiądz
|
|
Rozmiar
|
1/2 3/4 1 cala
|
|
Materiał
|
Chromowany / Mosiądz, Wkład mosiężny
|

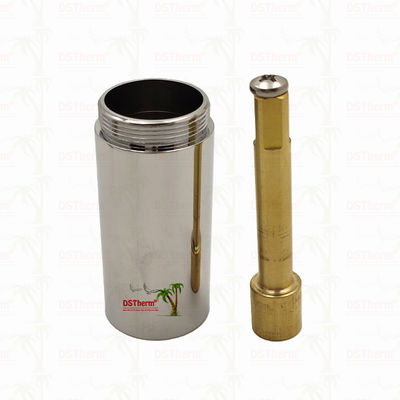

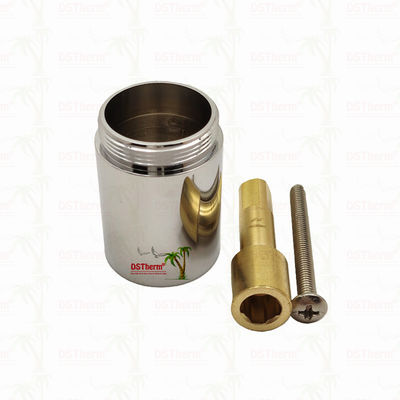

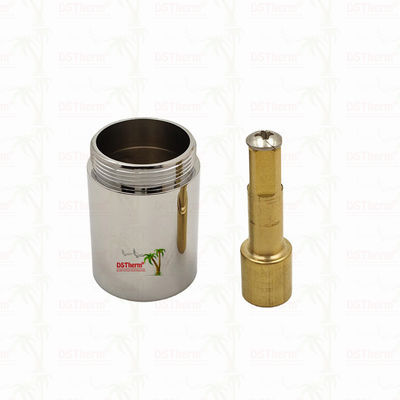

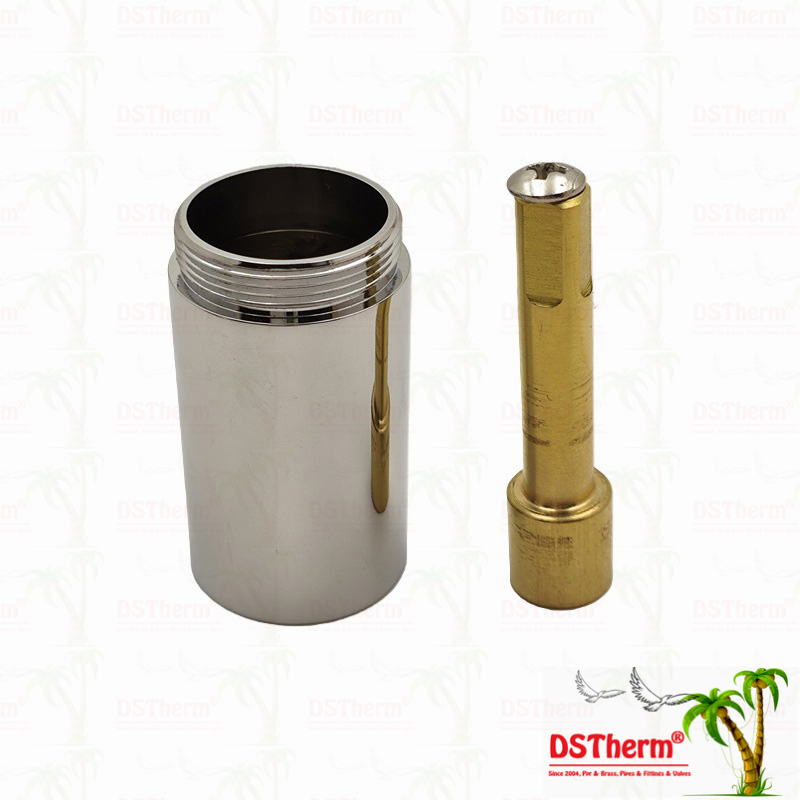

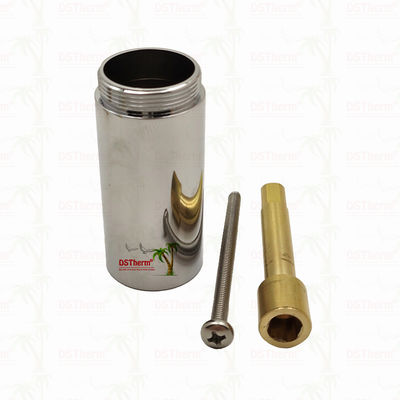

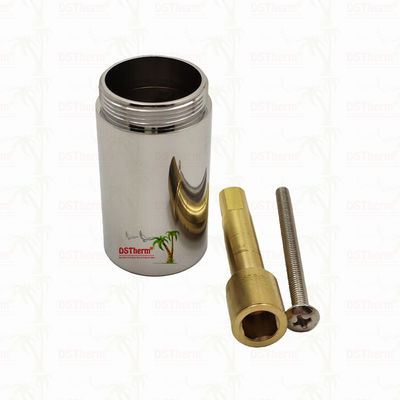

Co to jest Przedłużka wkładu zaworu?
Przedłużka wkładu zaworu jest kluczowym akcesorium przejściowym w systemie rurociągów, rozwiązującym problem niewystarczającej przestrzeni montażowej lub ograniczonej eksploatacji. Jest to szczególnie ważne w wąskich lub ukrytych przestrzeniach (takich jak ukryte zbiorniki na wodę i gęste studzienki rurowe).
Funkcje
1. Rozszerzenie operacyjne
Wydłuża długość trzpienia zaworu, aby dostosować się do instalacji w ograniczonych lub trudno dostępnych miejscach (np. za ścianami, w rurociągach podziemnych).
Umożliwia bezpieczną eksploatację w środowiskach o wysokiej temperaturze lub niebezpiecznych, przenosząc siłownik/pokrętło w dostępne obszary.
2. Poprawa kompatybilności
Łączy niedopasowane interfejsy między zaworami a siłownikami w projektach modernizacyjnych.
Obsługuje znormalizowane systemy zaworów (ISO 5211, DIN 3338) dla kompatybilności z wieloma markami.
3. Odporność na korozję i zużycie
Chromowanie zapewnia warstwę ochronną przed ścieraniem, ekspozycją na chemikalia i utlenianiem, wydłużając żywotność w wilgotnych lub korozyjnych warunkach (np. morskie, zakłady chemiczne).
Cechy konstrukcyjne
1. Materiał i powłoka
Korpus: Wysokiej jakości mosiądz (C36000/C37700) dla doskonałej obrabialności i odporności na ciśnienie (do 1,6 MPa).
Powierzchnia: Chromowanie galwaniczne (grubość 10–15 μm) dla zwiększonej twardości (800–1000 HV) i płynnej pracy.
2. Precyzyjna inżynieria
Wewnętrzne wielowypusty/otwór sześciokątny zapobiegające obracaniu się trzpienia podczas pracy.
Końcówki gwintowane (NPT/BSPP) z rowkami na taśmę uszczelniającą PTFE dla szczelnych połączeń.
3. Konfigurowalny projekt

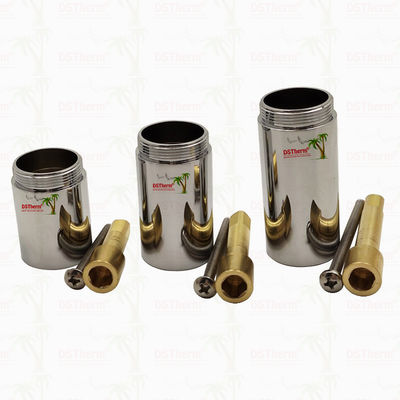

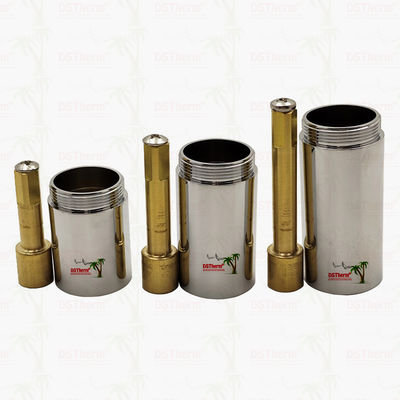

Dostępne w standardowych rozmiarach (1/2", 3/4", 1") z możliwością dostosowania na żądanie dla:
Szczeliny antywibracyjne lub dylatacje.
Końce kołnierzowe do systemów śrubowych.
Przewaga konkurencyjna
-
Rozwiązania dostosowane do potrzeb: Obróbka CNC DSTHERM’s pozwala na dokładność wymiarową ±0,1 mm dla niszowych zastosowań.
-
Efektywność kosztowa: Chromowanie zmniejsza częstotliwość konserwacji o 40% w porównaniu z niepowlekanymi mosiężnymi tulejami.
Zastosowania
| Scena |
Zasada działania |
Rozwiązany problem |
| Zwiększona głębokość robocza |
Instalowany pomiędzy rdzeniem zaworu (takim jak zawór kątowy, zawór mieszający) a rurociągiem w celu zwiększenia odległości między korpusem zaworu a punktem połączenia rurociągu. |
Gdy rdzeń zaworu jest zbyt głęboko osadzony w ścianie/sprzęcie, zwykłe narzędzia nie mogą sięgnąć do nakrętek montażowych. |
| Kompatybilny z niestandardową instalacją |
Kompensuje błąd w wstępnie osadzonej pozycji rurociągu (np. zarezerwowany wylot rury odchylający się od pozycji projektowej o ±30 mm). |
Unikaj niemożności zainstalowania zaworu z powodu niewspółosiowości rurociągu. |
| Pomocnicza ochrona uszczelnienia |
Wewnętrzny stopień uszczelnienia tworzy podwójną warstwę uszczelniającą z gwintem rdzenia zaworu (uszczelnienie główne + uszczelnienie zapasowe przedłużki). |
Zmniejsz ryzyko wycieków wody z powodu awarii pojedynczego uszczelnienia. |
| Dostosowanie do rur o różnych średnicach |
Niektóre są zaprojektowane jako konstrukcje o zmiennej średnicy (takie jak DN20→15) do łączenia rur i zaworów o różnych rozmiarach. |
Uprość potrzebę zmian średnicy w systemach rurociągów. |
Przykład: Projekt modernizacji hotelu w Dubaju wymagał przedłużenia 120 zaworów mieszających w łazienkach przez betonowe ściany. DSTHERM dostarczyło chromowane tuleje o długości 300 mm z gwintami M30×1,5, umożliwiając montaż bez użycia narzędzi i eliminując wycieki po budowie.
W przypadku niestandardowych specyfikacji należy podać typ zaworu (kulowy/zasuwowy/grzybkowy), średnicę trzpienia i warunki środowiskowe (temperatura/ciśnienie/medium).
(Uwaga: Parametry techniczne mogą być rozszerzone w oparciu o rzeczywiste dane produktu DSTHERM’s.)
Pakowanie i dostawa
Szczegóły dotyczące opakowania:
(1) Bezpieczne pudełko eksportowe.
(2) Pudełka wewnętrzne z wypełniaczem.
(3) Opakowanie zewnętrzne to wysokiej jakości kartony.
(4) Niestandardowe opakowanie.
Co możemy dla Ciebie zrobić?
1. Próbka jest dostępna.
2. Niezależne badania i rozwój, produkcja ISO, precyzyjne standardy jakości, nowoczesne zarządzanie logistyką i solidna strategia marketingowa.
3. Odpowiedź na zapytanie w ciągu 24 godzin.
4. Produkty opatentowane.
5. Dostępne są OEM lub ODM.
6. Można dostarczyć niektóre dodatkowe akcesoria.
7. Im większą ilość zamówisz, tym bardziej konkurencyjne ceny otrzymasz.
8. Można dostarczyć niezbędne certyfikaty.
